Самостоятельная диагностика и замена топливного насоса ВАЗ 2114/2115

Замена топливного насоса ВАЗ 2114/2115

Неисправность топливного насоса в автомобилях ВАЗ 2114 и ВАЗ 2115 — явление достаточно распространённое. Решить эту проблему можно самостоятельно, не прибегая к услугам автосервиса. Процедура замены насоса довольно проста. Она потребует лишь несколько часов свободного времени и стандартный набор инструментов.

Модели бензонасосов автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см 3 и 1,6 см 3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.

Топливный насос ВАЗ 2114/2115

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.

Топливный модуль ВАЗ 2114/2115

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.

Схема топливного насоса ВАЗ 2114/2115

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

  • 2112–1139009–12 — для двигателей объёмом 1,5 см 3 ;
  • 2112–1139009–01 — для двигателей объёмом 1,6 см 3 ;
  • 580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см 3 .

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

Признаки неисправности

Неисправность бензонасоса автомобилей ВАЗ 2114/2115 можно диагностировать по следующим симптомам:

  • при включении зажигания отсутствует звук работающего насоса;
  • двигатель не запускается или запускается с трудом;
  • силовой агрегат работает нестабильно на холостом ходу, обороты «плавают»;
  • появились «провалы» при разгоне;
  • мотор утратил мощность.

Эти же признаки проявляются и при неисправностях других элементов топливной системы.

Прежде чем приступить к диагностике или замене бензонасоса, следует убедиться в том, что:

  • топливный фильтр тонкой очистки не засорён (его меняют через каждые 7 тыс. км пробега);
  • форсунки и регулятор давления топлива работают в штатном режиме;
  • исправны датчики массового расхода воздуха, положения дроссельной заслонки, количества кислорода.

Если обнаруженная неисправность сопровождается загоранием лампы «CHECK» на приборной панели, следует установить код ошибки и расшифровать его.

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

  • неполадками в цепи питания устройства;
  • выходом из строя элементов запуска и защиты (реле и предохранителя);
  • износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

  • автомобильный тестер (мультиметр);
  • крестовая отвёртка;
  • два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

Проверка электрической цепи

  1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
  2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.

Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.

Проверка наличия «массы»

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

  • манометр (можно шинный с пределом измерения 5–7 кПа);
  • шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
  • два хомута для шланга соответствующего диаметра;
  • крестообразная отвёртка;
  • ниппельный колпачок;
  • сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

  1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
  2. Снимите со штуцера пластиковый колпачок (заглушку).

Штуцер для измерения давления топлива

Золотник штуцера

Манометр со шлангом

Выбор и замена топливного насоса

Российские автовладельцы отдают предпочтение бензонасосам фирмы BOSH. Покупать новый насос следует только в специализированных магазинах. Оригинальный товар должен быть упакован в плотную полиэтиленовую плёнку, заполненную специальным консервирующим маслом. При этом фирменный насос BOSH не может стоить дешевле 2 тыс. рублей.

Видео: как отличить оригинал от подделки

Для замены электрического бензонасоса на ВАЗ 2114/2115 понадобятся:

  • отвёртка с крестообразной битой;
  • тонкая шлицевая отвёртка;
  • ключ или головка на 7;
  • ключ на 10;
  • ключ на 17.

Видео: демонтаж топливного насоса

Последовательность действий следующая:

  1. С помощью ключа на 10 снимите минусовую клемму с аккумулятора.
  2. Откройте пробку бензобака для снижения в нём давления.
  3. Снимите подушку заднего сиденья и отогните ковролин и звукоизоляцию.

Лючок топливного модуля

Крышка топливного модуля

Трубки топливопроводов

Крепление крышки топливного модуля

Демонтаж топливного модуля для его замены

Разборка топливного модуля

Отсоединение топливных трубок

Снятие стакана с направляющих

Снятие бензонасоса

Видео: разборка топливного модуля

Если при разборке топливного модуля обнаружилось, что фильтр грубой очистки засорён, его следует заменить. Замене также подлежит и датчик уровня топлива с поплавком, если показания на передней панели не соответствуют действительности.

Таким образом, провести диагностику и заменить топливный насос автомобиля ВАЗ 2114/2115 довольно просто. А для того, чтобы насос служил долго, всегда заправляйтесь только качественным бензином.

Как проверить бензонасос на ваз 2115 инжектор

ВАЗ 2115 | Проверка работоспособности топливного насоса | Самара 2

Если насос плохо работает или есть подозрение, что он подает недостаточное количество топлива, то проведите проверку работоспособности насоса в следующем порядке:

— проверьте, ответственный за работу насоса, предохранитель № 18, находящийся в блоке предохранителей. Он должен быть в исправном состоянии;

— поддомкратьте заднюю часть автомобиля и поставьте ее на опоры;

— попросите помощника включить зажигание. При этом топливный насос должен включиться, что должно сопровождаться характерным звуком. Если насос работает, то найдите причину, по которой не поступает топливо;

— положите тряпку на конец соединения топливопровода, и осторожно снимите шланг. При этом топливо должно брызнуть, т.е. система питания находится под давлением. Если это так, то сразу же наденьте шланг;

— если этого не произошло, то попросите помощника прокрутить стартером двигатель. В этом случае топливо должно брызнуть из снятого шланга;

— если этого не произошло, то выполните следующее:

— снимите коврик с правой стороны под вторым рядом сидений, отверните болты крепления и снимите лючок электробензонасоса и датчика уровня топлива;

Рис. 205. Вид внутренней стороны штекерной колодки датчика уровня топлива и топливного насоса. Подсоедините к двум внешним контактам вольтметр или контрольную диодную лампу

— включите зажигание. Вольтметр должен показывать примерное напряжение АБ. Если напряжения нет, то определите по электрической схеме место обрыва проводов и устраните его;

— если вольтметр показывает напряжение АБ, то снимите датчик уровня топлива и проверьте, подключены ли и имеют ли хороший контакт электрические провода между фланцем и топливным насосом;

— если обрыв отсутствует, замените топливный насос;

— установите новый топливный насос и датчик уровня топлива, подсоедините электрические провода.

Прежде чем менять насос, следует проверить на СТО реле насоса.

Описание бензонасоса ВАЗ-2115 инжектора

В современных автомобилях в основном используется инжекторная силовая установка. Карбюраторный двигатель имеет меньшую эффективность, поэтому практически уже не производится.

Бензонасос установлен на автомобиле ВАЗ-2115 непосредственно в баке для горючего. При его помощи удается создать внутри топливной системы давление в пределах восьми атмосфер. В час топливный насос в состоянии прокачать 80 литров бензина. Недостатком этого элемента, питающего двигатель на 8 клапанов, принято считать слабую устойчивость к примесям, содержащимся в горючем. Также нельзя его включать, если в баке отсутствует топливо.

Когда этот модуль приходит в негодность – автомобильный двигатель не запустится.

Устройство

В ВАЗ-2115 система подачи горючего содержит такие узлы:

  • рампа;
  • топливопровод;
  • фильтр;
  • блок управления;
  • топливные форсунки.

Сам же топливный модуль включает в себя:

  • датчик уровня бензина;
  • бензонасос;
  • поплавок;
  • фильтр первичной очистки.

Сетка последнего находится непосредственно на всасывающем отверстии насоса. Она достаточно хорошо избавляет горючее от загрязнений, наличие которых существенным образом сокращает срок службы всей системы в целом.

Помимо того, в бензопроводе также имеется и фильтр, обеспечивающий тонкую очистку горючего.

Читайте также: Какой аккумулятор выбрать на ВАЗ-2115

Как показала практика, сам по себе инжектор двигателя ВАЗ довольно надежен и очень редко выходит из строя. Кроме отдельных элементов топливной системы, в его работе также участвуют:

  • ЭБУ;
  • датчики, контролирующие различные параметры.

Схема работы

По сути, топливный насос – это электромотор, перекачивающий горючее и создающий необходимое для работы всей системы давление. Он, как уже отмечалось выше, является одним из узлов топливного модуля. Последний представляет собой блок, внутри которого также находятся:

  • заборная камера;
  • датчик уровня топлива;
  • поплавок;
  • сетка фильтра.

Бензонасос питается от сети автомобиля. Мотор при этом установлен так, чтобы его свободно омывал бензин. Таким образом обеспечивается его охлаждение. При этом горючее также смазывает рабочие поверхности насоса.

Неисправности

Основные признаки того, что топливный насос не качает, следующие:

  • силовая установка не работает;
  • при включении зажигания не слышен шум работы насоса;
  • если двигатель работает – то периодически происходят перебои;
  • автомобиль передвигается рывками.

Таким образом проверить, работает ли он, довольно просто: включают зажигание и прислушиваются. Характерный звук покажет, что он исправен. Слушать необходимо в районе заднего сиденья, ведь именно там находится бензобак.

Наиболее частые поломки:

  • перегорание предохранителя;
  • отказ реле;
  • неправильное или ненадежное подключение массы;
  • загрязнение клемм;
  • поломка электрического привода.

Следует, впрочем, признать, что последнее происходит очень нечасто. Благодаря тому, что этот узел хорошо охлаждается, перегрев ему не страшен.

Чаще всего отказывает гидронагнетатель шиберный центробежный, находящийся в самом насосе. Виной тому становится обычно низкое качество топлива и его высокая загрязненность посторонними веществами. Они в данном случае действуют как абразив и истачивают рабочие поверхности, в связи с чем нарушается плотность прилегания и, соответственно, падает эффективность.

Чем сильнее насос изношен, тем громче он работает и хуже качает. При необходимости проблема устраняется заменой всего узла, включающего в себя как электромотор, так и собственно насос.

Если перегорел предохранитель – его меняют на новый.

Реле выходит из строя по следующим причинам:

  • усталость материалов;
  • неправильная установка;
  • низкое качество изготовления.

Ненадежное крепление массы приводит в регулярной потере контакта. Неправильное подключение вообще не позволит запустить насос.

Как снять топливный насос

Перед этим необходимо скрутить с АКБ минусовую клемму. Также бензобак должен быть совершенно пуст.

Чтобы заменить насос, потребуется полностью демонтировать топливный модуль. Это в числе прочего позволит очистить и днище бака от скопившейся грязи. Перед снятием модуля необходимо снизить в системе давление. На рампе есть штуцер для этого.

Читайте также: Замена радиатора печки ВАЗ-2115

Далее нужно выполнить такие действия:

  • снять защитную крышку, чтобы получить доступ к модулю;
  • отсоединить клемму питания насоса;
  • открутить топливные шланги;
  • ослабить фиксатор самого модуля;
  • извлечь его из бензобака.

Не следует забывать, что прежде чем выполнить последнее действие, нужно высвободить поплавок. Замена всего блока целиком – это самое простое решение, так как ремонт отдельных его элементов потребует знаний и большого опыта. Если ни того ни другого нет – то лучше обратиться в автосервис.

Бензонасос ваз 2109: инжектор как работает. Замена и проверка

Потребуется рассмотреть особенности, которыми обладает бензонасос ВАЗ 2109. Инжектор если в системе впрыска топлива, то насос электрического типа. Его применение связано с тем, что возникает необходимость в управлении топливоподачей в камеры сгорания. Но, как вы знаете, бензин поступает сначала в специальную рампу, в которой происходит смешивание его с воздухом в определенной пропорции (14 к 1). В ней поддерживается постоянное давление, при помощи которого происходит подача смеси в камеру сгорания через отверстия в электромагнитных форсунках. Это устройства, которые превращают топливовоздушную смесь в очень мелкие капли. По сути, в камере сгорания воспламеняется туман, в котором находится бензин во взвешенном состоянии.

Как работает топливный насос

Ничего сложного в системе подачи топлива нет. Обычная помпа, которая приводится в движение ротором электрического двигателя. Чтобы обезопасить всю топливную систему от попадания мелких частиц, используется фильтр. Но на этом не окончены особенности, ведь стоит отметить, что необходимо поддерживать на одном уровне давление в рампе. А бензонасос ВАЗ 2109 (инжектор без него попросту не сможет работать) при условии, что будет постоянно качать бензин, станет нагнетать давление все выше и выше. А от этого работа системы нарушится.

Следовательно, нужно проводить регулировку давления. Для этого применяется специальное устройство, которое и называется регулятором давления. Он устанавливается в топливной рампе, соединяется с трубопроводом, который служит для сбрасывания излишков бензина в бак. При включении зажигания производится опрос датчика давления в рампе, после чего включается привод бензонасоса. После того как давление в рампе возросло до необходимого значения, топливный насос отключается. Следовательно, работает он не постоянно.

Как снять бензонасос

Расположен под задним сиденьем бензонасос ВАЗ 2109. Инжектор подразумевает его монтаж непосредственно в баке. Все дело в том, что насос погружного типа. В одном узле с ним находится датчик уровня топлива поплавкового типа. Работает он за счет того, что поплавок перемещает бегунок на переменном сопротивлении. При этом в цепи питания изменяется ток. По величине изменения определяется количество бензина, которое осталось в баке. Для снятия насоса вам потребуется использовать плоскогубцы, отвертки и ключ на 8.

Вполне возможно, что причиной того, что не происходит подача топлива, является неработающее реле бензонасоса ВАЗ 2109. Инжектор в своем составе имеет его, а также предохранитель, который запросто мог сгореть. Перед началом проведения работы тщательно очистите всю крышку, чтобы после снятия не попала пыль внутрь бака. Затем, используя отвертку, ослабьте хомуты, которыми затянуты шланги. Снимите их, если не получается руками, то попробуйте аккуратно обжать их плоскогубцами и прокручивать. После этого ключом на 8 выкручиваете все гайки, которыми крепится крышка к корпусу бака. Обратите внимание на то, что там имеются шайбы. Не потеряйте их. Вот и все, теперь насос может быть спокойно снят для замены или ремонта.

Проверка работоспособности насоса

Проверить несложно даже без наличия специальных приборов бензонасос ВАЗ 2109. Инжектор не сможет работать без давления в топливной рампе. Следовательно, вам нужно, чтобы двигатель насоса вращался. Проверить это несложно, достаточно подключить его выводы к аккумуляторной батарее. Если боитесь, то включите в разрыв одного провода лампу накаливания. Она поможет определить исправность обмотки двигателя. Обратите внимание на то, что фильтр должен быть максимально чистым. Если он забит, то обязательно поменяйте его. В противном случае помпа не сможет создать нужное давление.

Установка насоса

Обратите внимание на состояние проводов, когда проводится замена бензонасоса ВАЗ 2109. Инжектор подразумевает питание мотора от бортовой сети, поэтому обрывов и разрушения изоляции не должно быть. Установка топливного насоса проводится в последовательности, обратной снятию. Сначала ставите корпус в бак, попадая на шпильки. Затем нужно затянуть все гайки, после чего поставить на место шланги и подключить штекер с проводами.

Бензонасос на ваз 2115

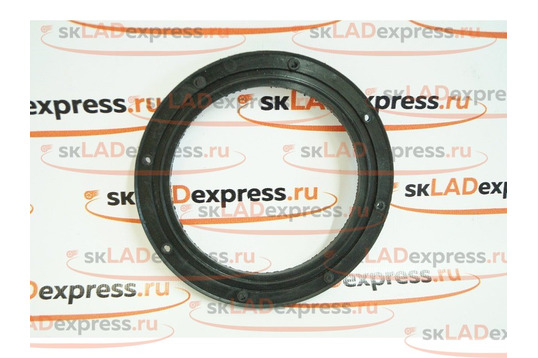

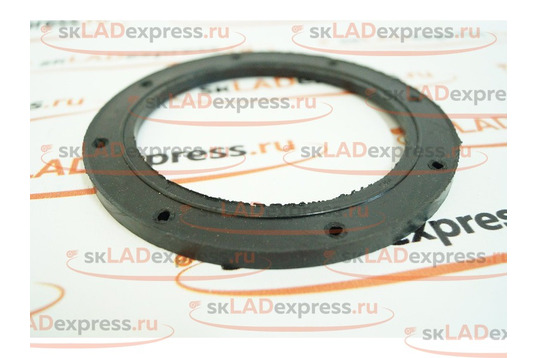

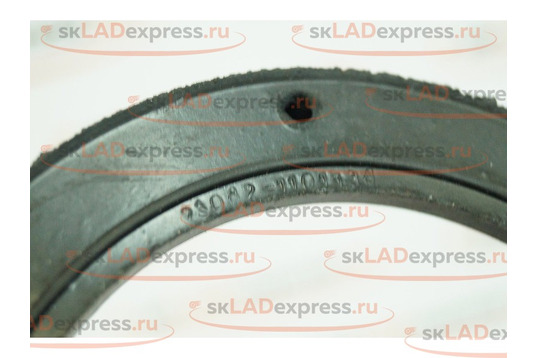

Прокладка под бензонасос на ВАЗ 2108-21099, 2113-2115 с инжекторным двигателем_1

Этот товар выбрали 1 покупатель

Прокладка под бензонасос на ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 с инжекторным двигателем

Данная прокладка необходима для уплотнения (герметичности) бензонасоса и топливного бака.

Материал: резина

  • С заводскими характеристиками
  • ВАЗ 2108
  • ВАЗ 2109
  • ВАЗ 21099
  • ВАЗ 2113
  • ВАЗ 2114
  • ВАЗ 2115

Доставка:

Доставка Почтой России

Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру
Срок доставки от 3 до 12 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 200 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.

ЕМС
Курьерской службой Почты России EMS
Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру

Срок доставки от 2 до 7 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 550 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.

1 класс
Первым классом Почты России.

Срок доставки от 2 до 9 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 250 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки. Внимание! Максимальный вес отправлений 1 классом 2,5 кг.

Доставка Транспортной Компанией:

Срок доставки до 10 дней, по всей России, только в крупные города. Габаритные посылки выгоднее на 50% чем почтой.


1. СДЭК

Курьерская служба доставки с очень большим количеством филиалов по всей России. Стоимость доставки от 180 рублей. Срок доставки от 2 до 5 дней. Рекомендована для отправки негабаритных грузов. Рассчитать стоимость доставки и выбрать филиал: https://www.cdek.ru


2
. GTD (Бывший Кит)

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://gtdel.com/


3. Энергия

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://nrg-tk.ru/

4. Деловые линии

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://www.dellin.ru/


5. ПЭК

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений (кроме бамперов и капотов). Рассчитать стоимость доставки и выбрать филиал: https://pecom.ru/


6. ЖелДорЭкспедиция

Средние тарифы, средняя скорость доставки. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.jde.ru/


7. Байкал Сервис

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.baikalsr.ru/

Если Вы не можете определиться со способом доставки, то при оформлении заказа выберите любой способ. После оформления заказа, с Вами свяжется менеджер и предложит наиболее быстрый и недорогой способ доставить Ваш заказ.

Срок отправки заказов 1-4 дня.

Срок отправки заказов с индивидуальными параметрами (Крашенные детали, сшитые под заказ обивки сидений) от 7 до 14 дней.

Доставка осуществляется по России и СНГ.

Доставка в страны Европы осуществляется Почтой России или EMS.

Независимо от выбранного способа, вскрывайте посылку и проверяйте целостность при получении в филиале Почты или транспортной компании.

Топливный насос в ВАЗ 2114/2115: выявление поломок и их причины, проведение ремонта и замены

Владельцам автомобилей самарского семейства ВАЗ 2114/2115 жаловаться не на что: их машины вполне справляются с нагрузками и редко выходят из строя. Но в некоторых случаях проблемой становится поломка бензонасоса. Это важнейший элемент системы, неисправности которого грозят серьёзными проблемами: мотор просто не будет работать.

Какие топливные насосы устанавливаются на ВАЗ 2114/2115

Бензонасос (или топливный насос) выполняет перекачку горючего из бензобака к двигателю. На автомобилях семейства ВАЗ 14-й и 15-й моделях бензонасос располагается в топливном баке. Бензобак размещён на днище автомобиля, в задней части. Поэтому, чтобы в случае необходимости добраться до топливного насоса, потребуется снять подушку с заднего сидения в салоне и найти скрытый под ними маленький люк.

Расположение бензонасоса в ВАЗ 2114/2115

Устройство «спрятано» под задними сидениями, под малозаметным люком в корпусе авто

На автомобилях самарского семейства ВАЗ (то есть на «четырнадцатых» и «пятнашках») устанавливают «родные» заводские бензонасосы марки «Саратов». Производительность у них средняя, а вот в плане герметичности они могут подвести водителя в любой момент. Однако главное их преимущество — низкая стоимость.

Каждый владелец ВАЗ-2114/2115 вполне может заменить неугодный бензонасос на более качественный. Например, на отечественные «ДААЗ» или проверенный временем «Пекар».

Бензонасос ДААЗ

Производство бензонсосов находится в г. Дмитровград

Зарубежные аналоги: QH (Англия) и OTA (Италия) также идеально вписываются в топливную систему отечественных автомобилей, однако, стоимость их почти втрое превышает цену за саратовский бензонасос. Однако, в отличие от насосов отечественного производства, изделия QH и ОТА снабжены всего одной мембраной, зато очень толстой. Поэтому при использовании иностранных дорогих бензонасосов практически исключена возможность попадания топлива в масло.

Бензонасос «Пекар»

Производство «Пекаров» открыто в г. Санкт-Петербург

Таблица: сравнительные характеристики бензонасосов на ВАЗ 2114/2115

Результаты испытаний бензонасосов
Характеристика«Пекар»ДААЗСаратовскийQHOTA
Давление нулевой подачи (при частоте вращения коленвала 2000 об/мин), кгс/см20,260,280,260,30,36
Производительность на свободный слив
(при частоте вращения коленвала 2000 об/мин), л/ч
8076739274
Период всасывания при частоте вращения
коленвала 200 об/мин, с
4131296
Герметичность клапанов при давлении 0,3 кгс/см2
(утечка топлива в течение 10 мин), см3
8122088
Место3451–21–2

Как проверить работоспособность бензонасоса

Зачастую в тех проблемах, в которых автовладелец винит бензонасос, виноваты другие элементы топливной системы. Чтобы установить факт выхода из строя бензонасоса, потребуется знать причины, почему он может сломаться.

Причины неисправностей работы бензонасоса

Чаще всего устройство может выходить из строя во время движения транспортного средства. Бензонасос может просто отказаться перекачивать топливо из бака к двигателю либо же образуется течь, из-за которой работоспособность устройства нарушается. В случае прекращения подачи питания насос полностью прекращает свою работу.

К основным причинам неисправностей бензонасоса можно отнести следующие:

отсутствие герметичности в самом устройстве насоса (течь);

повреждение поверхностей мембран;

израсходовался ресурс моторчика насоса;

проблемы в проводке или реле;

грязь и мусор в топливном баке, которые вместе с бензином попадают в насос.

Как видите, причин выхода из строя бензонасоса может быть множество.

Отложение грязи на сетке фильтра

Отложение грязи на сетке фильтра — из распространённых причин неисправностей топливного насоса

Признаки неисправности

Существует всего четыре основных признака, по которым можно без специальных приспособлений диагностировать неисправности в работе бензонасоса:

Автомобиль просто не заводится. Разумеется, мотор может не функционировать и по ряду других причин, однако, прежде всего потребуется проверить работоспособность самого топливного насоса.

После того как автомобиль завёлся, характерное жужжания бензонасоса неслышно. Жужжание должно быть отчётливо слышимо в задней части салона, так как бензонасос располагается под задними сидениями.

В последнее время стали наблюдаться перебои в работе силового агрегата: мотор заводится не с первого раза, во время движения слышно, как напрягается двигатель.

Автомобиль при езде на небольшой скорости начинает дёргаться.

Ремонт бензонасоса ВАЗ 2114/2115

При проведении ремонта топливного насоса будем отталкиваться от того, что бензонасос мы уже сняли с бака. О том, как правильно демонтировать устройство, будет написано ниже, мы же остановимся более подробно на описании самого хода ремонтных работ:

Потребуется снять с модуля защитный стакан — для этого придётся поддеть отвёрткой фиксаторы стакана, и бензонасос свободно выйдет.

С корпуса бензонасоса откручиваем два винтика, который фиксируют датчик уровня горючего, после чего отсоединяем шлейф проводов, идущий от датчика и откладываем его в сторону.

Далее потребуется отсоединить фильтрующую сетку от насоса, воспользовавшись плоской отвёрткой.

В завершении разборки нужно снять сам корпус с устройства — на поверхности имеется шплинт, который необходимо вытащить.

Потребуется внимательно рассмотреть все детали устройства на предмет трещин, разрывов и деформаций. Как правило, чаще всего выходят из строя какие-либо конкретные части бензонасоса, которые гораздо проще и дешевле заменить, чем покупать новое устройство. Замена мембран, резиновой втулки или фильтра не представляет особой сложности: отвёрткой поддевается старое изделие и на его место натягивается новое. Сетка бензонасоса, поплавок или датчик уровня топлива также с лёгкостью монтируются обычной отвёрткой.

Сборка агрегата производится в обратном порядке.

Видео: как провести ремонт бензонасоса на ВАЗ 2115 своими руками

Что делать, если не работает бензонасос

Перед тем как что-то решать относительно ремонта или замены этого устройства, стоит вспомнить о том, что функция бензонасоса — это создание определённого давления в топливной системе автомобиля. Соответственно, первым делом необходимо измерить давление горючего, вполне возможно, чтобы точно диагностировать выход бензонасоса из строя.

Измерение давления в топливной системе

Нормальные показатели атмосфер в топливной системе ВАЗ-2114/2115 следующие:

на холостом ходу — 2.5;

после включения зажигания — от 3;

без трубки регулятора давления — 3.3;

с пережатым сливом — 7;

после давления на педаль газа — от 3 до 4.5.

Потребуется замерить давление сразу в пяти состояниях работы топливной системы, чтобы получить точные данные. Под капотом автомобиля располагается штуцер давления, потребуется отвинтить с него крышку и прикрепить манометр со шлангом. Включая зажигание, зажимая слив, нажимая на газ, необходимо провести все пять измерений давления.

Измерение давления в топливной системе

С помощью манометра можно измерить давление топлива и, уже исходя из этого показателя, искать неисправность

Проверка проводки

В том случае, если показатели давления практически идентичны нормальным, потребуется проверить проводку на наличие короткого замыкания. Вполне возможно, что сам бензонасос находится в рабочем состоянии, пострадали лишь контакты, которые идут к нему.

Проводка бензонасоса

Необходимо проводить проверку проводки бензонасоса на предмет короткого замыкания

Необходимо знать, что система проводки, которая выходит непосредственно на сам бензонасос, располагает тремя проводами: положительным, отрицательным и показателем уровня топлива в баке. Потребуется взять обычную лампочку с мощностью не более 12 V и закрепить её провода на контакты «+» и «-» на внешнем разъёме насоса. После завести мотор — если лампа моргнула, то контакт есть.

Если в цепи проводов есть изъян, то лампочка не загорится. Внутренние контакты бензонасоса проверяются следующим образом:

по очереди проводки лампочки подключаются к «+» и «-» на разъёмы бензонасоса, потом к его массе и реле;

если при подключении к отрицательному контакту лампа моргает, то контакт бензонасоса считается не рабочим, а если не моргает — то не рабочим является контакт «+».

После этого потребуется проверить сначала реле и предохранитель: если они в норме, то проводка повреждена где-то между насосом и реле.

Замена бензонасоса на ВАЗ 2114/2115

Перед тем как непосредственно приступить к работе, следует стравить давление топлива в системе. Даже при неработающем насосе давление может сохраниться очень высокое, что приведёт к напору струи бензина в момент демонтажных работ.

Чтобы понизить давление в топливной системе автомобиля, достаточно дать ему постоять на ровном месте в течение трёх часов. Напор горючего в шлангах и трубах заметно снизится, и выполнение замены устройства пройдёт без каких-либо трудностей.

Замена бензонасоса

Не во всех случаях требуется замена топливного насоса на новый, иногда его достаточно просто отремонтировать

Подготовка инструментов

Для лёгкости проведения всех этапов работы потребуется подготовить несколько инструментов. Как правило, все они имеются у большинства автовладельцев:

рожковый ключ на 17;

удлинитель для ключа.

Как снять неисправный топливный насос в ВАЗ 2114/2115

Порядок работы по демонтажу топливного насоса определяет следующие этапы работы:

Открыть капот и отсоединить клемму «минус» от аккумулятора.

Поднять подушку заднего сидения в салоне автомобиля.

Под сиденьем располагается маленький люк — именно под ним и расположен бензонасос.

Ключом на 17 потребуется отвернуть все гайки крепления люка к полу.

Отложив крышку люка в сторону, потребуется разъединить две колодки проводов. Для этого понадобится предварительно отогнуть фиксирующий элемент на штекере.

Далее ключом на 17 надо будет отвернуть гайки на топливопроводе и отсоединить топливные трубки.

После этого станет доступным и сам бензонасос. Посредством удлинителя и гаечного ключа необходимо будет отвернуть все крепления, которые соединяют насос с металлической поверхностью автомобиля.

Вытаскивать бензонасос лучше всего, подцепив его отвёрткой за резиновое кольцо.

Видео: как заменить топливный насос в ВАЗ 2114

Как установить топливный насос обратно

Порядок установки топливного насоса в ВАЗ 2114/2115 полностью обратный: то есть сначала потребуется вставить устройство в полость под сиденьем, а потом подсоединить все разъединённые провода и трубки. Заключительный этап — закрытие люка и возвращение на прежнее место подушки заднего сиденья.

Умение самостоятельно диагностировать выход из строя бензонасоса, а также быстро провести замену или ремонт устройства особенно пригодятся тем водителям, которые привыкли обслуживать свою машину самостоятельно. К тому же процедура проверки топливного насоса и его ремонт нельзя считать особо сложными работами, поэтому даже неопытный владелец сможет привести бензонасос в рабочее состояние без обращения в СТО.

Замена бензонасоса и фильтра грубой очистки на автомобилях ВАЗ 2113, 2114, 2115

Бензонасос и фильтр грубой очистки описанным в статье способом меняются аналогично также на всех ВАЗовских авто с объемом двигателя 1.5 литра.

Топливный насос расположен на всех автомобилях марки ВАЗ в баке. Он установлен в корпусе, вместе с сеточкой (фильтр грубой очистки) и указателем уровня топлива. Добраться до него легко — достаточно снять заднее сиденье и обнаружить лючок. Открутив крепление, под ним будет корпус насоса со всеми вспомогательными агрегатами.

Насос меняется после диагностики. Подробнее описано тут: проверка давления в топливной рампе на автомобиле ВАЗ. Менять по «ощущениям» и по пробегу не рекомендуется, так как без диагностики невозможно понять, возникла ли проблема с насосом или же с сеткой (кроме случаев полного отказа насоса). Так же тяжело определить срок службы. В большей части он зависит от качества бензина. Любителем ездить «на парах», при почти пустом баке насос придется менять чаще. Это связано с попаданием воздуха в топливный заборник, вследствие чего насос начинает работать на высоких оборотах и перестает охлаждаться бензином. При такой манере езды не удивляйтесь, что придется менять насос каждый год (15 тысяч километров пробега).

Если диагностика выявила неисправность насоса, то целесообразно поменять и фильтр грубой очистки. Он установлен в корпусе насоса. Если обнаружены проблемы только с сеточкой, то насос менять не требуется.

Для замены нам потребуется — из основного инструмента:

  • Ключ «на 7». Лучше головка «на 7»
  • Ключ «на 17»
  • Ключ «на 19»
  • Плоскогубцы
  • Плоская отвертка
  • Крестовая отвертка

Из дополнительного инструмента:

  • WD-40 (или аналогичная жидкость)
  • Ветошь
  • Насос для подкачки колес
  • Насос и сеточка (или только сеточка)
  • Резиновое уплотнительное кольцо
  • Шланг подачи топлива от насоса до штуцера (не обязательно, но желательно, если давно не снимали)

Итак, процедура замены насоса и фильтра грубой очистки.

1. Все работы лучше проводить с практически пустым баком. Запрещается проводить работы с баком, залитым «под горловину»!

2. Сначала стравливаем давление в топливной магистрали. В данном случае лучше сделать это, отсоединив клемму от насоса. Снимаем сиденье, откручиваем лючок:

Снятие сиденья

3. Отсоединяем клемму:

Отсоединение клеммы

4. Заводим машину и даем ей поработать, пока не заглохнет.

5. Откручиваем штуцеры ключом «на 17» (новые трубки идут «на 14»). Все соединения лучше предварительно залить WD-40.

Откручивание штуцеров

6. Наносим WD-40 на гайки крепления корпуса насоса. После чего откручиваем 8 гаек ключом «на 7». Обратите внимание, что на одной из них прикручена «масса» насоса:

Окручивание гаек

7. Снимаем металлическое прижимное кольцо.

8. Вытаскиваем корпус насоса. Будьте осторожны! На нем установлен датчик уровня топлива. При извлечении насоса не погните указатель. Иначе показания будут неверными.

Извлечение насоса

9. Снимаем резиновый уплотнитель:

Снятие уплотнителя

10. Отсоединяем нижний стакан. Он просто отщелкивается. Как правило, в нем будет много грязи. Убираем ее ветошью и промываем. Иногда этот стакан не получается вытащить через отверстие вместе с корпусом насоса. Он просто падает в бак. Ничего страшного в этом нет (если бак залит не под завязку). Он легко достается рукой и вытаскивается после демонтажа резинового уплотнителя.

Снятие нижнего стакана

11. Снимаем фильтр грубой очистки. Просто сдергиваем его вверх. Если задача поменять только сеточку, то собираем обратно.

Снятие фильтра грубой очистки

12. Снимаем стопорный штифт с направляющей. Вытаскиваем его плоскогубцами:

Снятие стопорного штифта

13. Отсоединяем клемму бензонасоса и уровня топлива:

Отсоединение клеммы бензонасоса

14. Снимаем корпус насоса с датчиком уровня с направляющих.

15. Отсоединяем шланг от бензонасоса:

Отсоединение шланга от бензонасоса

16. Если операция давно не проводилась, то резина потеряет свою эластичность. Можно нагревать ее строительным феном, но лучше поменять трубку. Чтобы быстро ее снять, срезаем ножом со штуцера в верхней части:

Снятие трубки

17. Откручиваем датчик уровня топлива крестовой отверткой (2 винта). Снимаем его с корпуса насоса:

Снятие датчика уровня топлива

18. Снимаем клемму с бензонасоса:

Снятие клеммы с бензонасоса

19. Разбираем корпус бензонасоса. Для этого надавливаем на 3 защелки на боковой стенке:

Разбор корпуса бензонасоса

20. Вытаскиваем бензонасос и заменяем новым. При необходимости меняем и трубку:

Читайте также  Ваз 2112 какое масло заливать в двигатель
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
