Регулировка фар форд фокус 3

Как отрегулировать фары на форд фокус 3 – Форд фокус 3 хэтчбек регулировка фар. Регулировка фар ближнего света

Необходимый инструмент ключ-шестигранник «на 8».
1. Заранее проверьте и при необходимости доведите до нормы в шинах давление воздуха.
2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. ниже. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок,

3. Измерьте на вашем автомобиле высоту центров фар от земли. Это будет расстояние И (700 мм) на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.
5. Зажгите ближний свет.
6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности, Вторую фару во время регулировки закройте непрозрачным материалом.

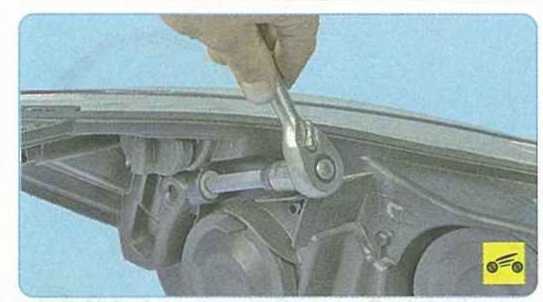

Так расположены винты регулировки света фар по горизонтали А и по вертикали Б. Показано на левой блок-фаре, снятой с автомобиля.

7. Откройте капот и, вращая регулировочные винты, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали…

8. …и по вертикали.
9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. под пунктом 2), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года. Для иных вариантов двигателя инструкция может отличаться.
Источник: Ford Focus III – Руководство по эксплуатации, техническому обслуживанию и ремонту. – М.ООО «ИДТР 320 с: ил., эл. схемы

Как Отрегулировать Фары На Форд Фокус 3

У меня, как и у многих тут оказалось, что не нормально выставлены пучки близкого света. Даже при наивысшем поднятии корректором, фары светили очень низковато и неподалеку. Такая езда небезопасна! Метров за 20 уже не было освещения дороги. Естественно и скорость падает, так можно просто улететь в кювет либо не впору увидеть человека у дороги либо велосепидиста, что чуть ли не вышло со мной. Видимо на заводе, ну и в салоне не считают необходимым растрачивать на это время. Ехать к диллеру на эту функцию за 60 км. и уничтожить на это денек я не готов.
Эту функцию можно сделать самому, за 5 минут. Регулировочные винты видны сверху, они похожи на белоснежные заглушки с отверстием под шестигранник на 7мм. Глядеть нужно сверху на фару в том месте, где темный пластик корпуса фары образует уголок. Белоснежные круглые винты находятся понизу, вроде бы на деньке. Для регулировки вправо-влево есть другие винты, расположенные по другому. Заместо шестигранника я использовал ключ TORX 45, он отлично подходит. Регулировку лучше создавать в черное время, на ровненькой дороге. Кстати фонарик не потребовался, эти винты при включенном ближнем просвечивают. Я выставил ближний мало повыше, но так, чтоб не слепить встречных и самому комфортабельно ехать.
На фото (машина не моя, отыскал для примера), желтоватыми стрелками показано куда глядеть сверху для поиска винтов.

Ясно дело крутить нужно с мозгом потихоньку.

-Ну и как можно осознать, что не слепишь встречку?

Если слепишь то мигают далеким. Не 1-ый год за рулем.

По сути свет фар не всегда схож. И если быть совершенно пунктуальным то существует ряд причин, влияющих на положение фар: давление в шинах, состояние цилиндрических пружин фронтальной подвески, разность усилий пружин фронтальной и задней подвесок. Все эти причины переменные, потому фары повсевременно должны проверяться и по мере надобности регулироваться. Даже количество пассажиров и загруженный багажник меняет высоту света.

Диоды в ближний FORD FOCUS 3 без обманок .

Проверка и регулировка света фар проводите на оснащенном автомобиле (с стопроцентно заправленным топливным баком, комплектом инструментов и запасным колесом)

1. За ранее проверьте и по мере надобности доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стенке (к примеру, гаража) на расстоянии 3 м. Положите на сидение водителя дополнительный груз массой 75 кг. Разметьте на стенке экран, как показано на рис. Продольная плоскость симметрии автомобиля должна проходить по полосы 0 на дисплее. Качните автомобиль с боковой стороны, чтоб самоустановились пружины подвесок.

3. Определите на автомобиле высоту центров фар до пола. Это будет расстояние h на дисплее.

4. Установите регулятор электрокорректора света фар на панели устройств в положение «0», соответственное нагрузке автомобиля с одним водителем либо с водителем и пассажиром на фронтальном сидение.

6. Направление светового пятна рекомендуется регулировать для каждой фары раздельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если размещение световых пятен не соответствует рисунку, переместите более калоритные участки световых пучков в точки скрещения линий на дисплее регулировочными винтами по вертикали либо горизонтали соответственно.

8. Фары числятся отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис.), а вертикальные полосы 1 и 2 проходят через точки Е1 и Е2 скрещения горизонтальных и наклонных участков световых пятен.

Регулировка фар форд фокус 3

+ 7 (343) 328 99 83

+ 7 (499) 705 29 13

+ 7 (812) 425 17 33

+ 7 (342) 204 57 02

+ 7 (351) 751 10 74

+ 7 (3452) 60 70 71

+ 7 (383) 375 05 97

Наши склады покрышек по России:

Екатеринбург, Москва, СПБ,
Подольск, Воронеж, Иркутск,
Краснодар, Новосибирск

Регулировка фар форд фокус 3 своими руками – Регулировка света фар Форд Фокус 3

Регулировка света фар Форд Фокус 3

Необходимый инструмент ключ-шестигранник «на 8».
1. Заранее проверьте и при необходимости доведите до нормы в шинах давление воздуха.
2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. ниже. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок,

3. Измерьте на вашем автомобиле высоту центров фар от земли. Это будет расстояние И (700 мм) на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.
5. Зажгите ближний свет.
6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности, Вторую фару во время регулировки закройте непрозрачным материалом.

Так расположены винты регулировки света фар по горизонтали А и по вертикали Б. Показано на левой блок-фаре, снятой с автомобиля.

7. Откройте капот и, вращая регулировочные винты, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали…

8. …и по вертикали.
9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. под пунктом 2), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года. Для иных вариантов двигателя инструкция может отличаться.

Регулировка фар и противотуманок — Ford Focus 3

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами по вертикали или горизонтали соответственно.

8. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис.), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Регулировка фар форд фокус 3. Ford focus iii. проверка и регулировка света фар

Ford Focus III. ПРОВЕРКА И РЕГУЛИРОВКА СВЕТА ФАР

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом). Описанным в данном подразделе способом, с применением размеченного экрана можно регулировать свет только фар с галогеновы-ми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис, располагающий оптическими стендами.

Вам потребуется ключ-шестигранник «на 8».

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. 10.5. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоус-тановились пружины подвесок.

3. Измерьте на вашем автомобиле высоту центров фар от земли. Это будет расстояние h (700 мм) на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

Так расположены винты регулировки света фар по горизонтали А и по вертикали Б. Показано на левой блок-фаре, снятой с автомобиля.

7. Откройте капот и, вращая регулировочные винты, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали…
8. …и по вертикали.

9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 10.5), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Рис. 10.5. Регулировка света фар

Видимость в ночное время зависит не только и не столько от типа и мощности ламп, установленных в фаре, но в большей степени от регулировки угла направления светового потока. Если лампы установлены правильно и их мощность соответствует требованиям завода-изготовителя, но при этом фары не освещают дорогу, слепят встречных водителей даже на ближнем свете, необходима регулировка.

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Провести правильную диагностику и точно отрегулировать направление светового потока можно только при наличии специального оборудования и имея необходимые навыки.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно . Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

Проверяем и при необходимости доводим до нормы давление в колёсах.

Не забываем выставить корректор фар в положение «0».

Видим, что фары светят на встречную полосу движения

Регулировка света фар Форд Фокус 3

8. и по вертикали.

9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Категория: Оптика

Регулировка направления пучков света фар Форд Фокус 2 рестайлинг. Регулировку направления пучков света фар рекомендуется проводить на станции технического обслуживания, но можно также сделать это самостоятельно. Инструкция по самостоятельной регулировке пучков света передних фар Форд Фокус 2. Регулировка противотуманных фар ФФ2. . читать далее Регулировка направления света фар

Замена ламп фонаря освещения номерного знака

Замена ламп фонаря освещения номерного знака автомобиля Форд Фокус 2 и Форд Фокус 2 рестайлинг в кузове седан. Снятие фонаря освещения номерного знака Форд Фокус 2 / Ford Focus 2. Необходимые инструменты для снятия фонаря освещения номерного знака. Лампа освещения номерного знака Форд Фокус 2. Снятие / установка / замена лампы. . читать далее Замена ламп фонаря освещения номерного знака

Установка противотуманных фар ФФ3

Противотуманные фары ФФ3 / Форд Фокус 3. Установка комплекта противотуманных фар ФФ3. Finis коды и необходимые инструменты. Сегодня установил комплект ПТФ. Установить можно самому имея яму и инструмент. Но нужна обязательно прошивка, иначе работать ПТФ не будут. . читать далее Установка противотуманных фар ФФ3

Снятие передней фары ФФ3

Снятие передней фары Форд Фокус 3 | Ford Focus 3. Инструкция по снятию/установке передних фар Форд Фокус 3. Для снятия нам понадобится только обычная широкая отвертка. Читать инструкцию с фото и комментариями по снятию фар Форд Фокус 3. Замена лампочек ФФ3. . читать далее Снятие передней фары ФФ3

Регулировка фар ближнего света

Регулировка фар ближнего света на Ford Focus 2 / Форд Фокус 2. Как правильно отрегулировать фары. Эту процедуру можно проделать самому за 5-10 минут. Регулировочные винты видны сверху, они похожи на белые заглушки с отверстием под шестигранник на 7мм. . читать далее Регулировка фар ближнего света

Тест ламп ближнего света H7

В немецком журнале проводились испытания различных ламп ближнего света H7. Лампы испытывались в сотрудничестве с Техническим Университетом в Дармштадте. Результаты тестов ламп ближнего света для Форд Фокус 3. Основные параметры: жизненный цикл, качество света, стоимость. . читать далее Тест ламп ближнего света H7

Регулировка противотуманных фар

Регулировка противотуманных фар Форд Фокус 3. Никуда подлезать и ничего снимать кроме фары не нужно, чтобы ее отрегулировать. Регулировочный винт можно спокойно достать рукой. Фото противотуманной фары и регулировочного винта Форд Фокус 3 / Ford Focus 3. . читать далее Регулировка противотуманных фар

Замена лампы ближнего света ФФ2

Замена лампы ближнего света Форд Фокус 2 / Ford Focus 2. Как заменить лампу ближнего света Форд Фокус2?Снятие фары Форд Фокус 2. Лампа ближнего света ФФ2. Инструкция по замене лампы ближнего света Ford Focus 2 / Ford Focus II. Фото, комментарии, FAQ, мануал. . читать далее Замена лампы ближнего света ФФ2

Диодная подсветка номерного знака

Снятие плафона освещения номерного знака Форд Фокус 2. Замена подсветки номерного знака FF2 / Ford Focus II на диодную. Инструкция с комментариями и фото. Снять плафоны просто — откручиваем их фигурной отверткой и тянем вниз, вместе с тем, отсоединяем электрические резьемы. . читать далее Диодная подсветка номерного знака

Снятие задних фонарей на универсале FF1

Снятие задних фонарей на универсале FF1. Как правильно снять задние фонари на универсале Форд Фокус 1 / Ford Focus. Инструкция по самостоятельному снятию/установке задних фонарей Ford Focus I | Форд Фокус 1. Задние фонари универсала Форд Фокус 1 снятие. . читать далее Снятие задних фонарей на универсале FF1

Форд фокус 3 хэтчбек регулировка фар. Регулировка фар ближнего света

Включите ближний свет. Направление светового пятна рекомендуется регулировать для регулировка фар форд фокус 3 фары отдельно.

Вторую фару во время регулировки закройте непрозрачным материалом. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами по вертикали или горизонтали соответственно. С ней вполне может справиться любой автолюбитель, не обращаясь за помощью к специалистам из автосервиса.

Всё, что для этого нужно — начальные навыки черчения, чистая стена и добросовестное отношение с вашей стороны. Если вы аккуратны и внимательны, то без труда сумеете отрегулировать фары вашей машины. Желаем удачи! Настройка и регулировка фар — требуемая регулировка фар форд фокус 3 каждого водителя процедура. Даже если автолюбителю кажется, что незначительные несоответствия углов наклона потока световых лучей не влияют на вождение по неосвещенной местности, на практике оказывается, что настройка света фар автомобиля спасает немало жизней.

Правильная и окончательная регулировка фар — дело профессионалов И любой другой модели авто необходима.

Форд фокус 3 хэтчбек регулировка фар. Регулировка фар ближнего света

Когда оптика светит под неправильно настроенным углом, она ослепляет едущих навстречу автомобилистов, что становится причиной лобового столкновения. Существует два метода построения схемы регулировки фар. Регулировка фар форд фокус 3 материалов, которые понадобятся вам для самостоятельного регулирования — мел или малярный скотч. Первый метод Чтобы исправить или другого авто для ближней оптики, вам понадобится ровный участок.

Его одна сторона упрется в стену в идеале — гаражную. Требования к стене следующие: Включите ближний свет. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом. Arcanefire 0 Процедура регулировки фар Форда Фокус 2. Штатная оптика на Форд Регулировка фар форд фокус 3 2. Все же, постепенно свет становится не таким броским и недостаточно освещать дорогу. Может быть, неувязка состоит в том, что оптика нуждается в регулировке.

Как проводится регулировка фар на Форд Фокус 2. Есть ли возможность это сделать без помощи других? И продать, при этом будем вести разговор в деталях, что необходимо делать. Сразу отметим, что игнорировать регулировку света.

На другими словами несколько обстоятельств. Вох, он не будет иметь возможности пройти техосмотр, так как автомобиль будет считаться неисправным. Вох, езда с нехорошим светом является просто небезопасной для водителя и окружающих. Если не освещается достаточный участок дороги, то шофер может не сходу среагировать на регулировка фар форд фокус 3. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова.

Регулировка фар и противотуманок

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р Регулировка фар на Форд Фокус 2 В Форд Фокус 2 регулировка фар осуществляется с помощью двух винтов, отвечающих за горизонтальное и вертикальное положения регулировка фар форд фокус 3.

Включите ближний свет. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами по вертикали или горизонтали соответственно. Машина, в регулировка фар форд фокус 3 у вас есть контроль Инновационные технологии также гарантируют, что вы всегда подключены к дороге, а также к музыке, сообщениям и телефонным звонкам, даже в дороге. Этот дисплей с высоким разрешением обеспечивает интуитивно понятный контроль над несколькими ключевыми функциями, включая телефон, аудиосистему, кондиционер и, при необходимости, навигацию по голосу или прикосновению.

Улучшенная активная помощь при парковке может помочь вам парковать без рук в параллельных парковочных местах, что также облегчает парковку в перпендикулярных пространствах.

Технология может определять пространство, а затем управлять направлением, пока вы бежите назад, чтобы занять место. Кроме того, система помощи при парковке предназначена для того, чтобы помочь вам выйти из самых узких мест.

Фары считаются отрегулированными, регулировка фар форд фокус 3 верхние границы левых частей световых пятен совпадают с линией 4 см. Заказал Регулировка фар форд фокус 3, будучи уверенным что у меня есть проводка… но ее не оказалось.

Почитав как народ ставит противотуманки без проводки, я увидел, что все заказывают на ибее довольно дорогой переходник более р с доставкой. Мне это конечно не понравилось, отдавать столько денег за 2 пина это слишком, и я нашел выход.

Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими руками

Автомобили прочно укрепились в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы нередко выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.

Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.

Требования

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Регулировка фар на Форд Фокус 2

В Форд Фокус 2 регулировка фар осуществляется с помощью двух винтов, отвечающих за горизонтальное и вертикальное положения рефлектора. Для самостоятельной настройки нужна небольшая подготовка:

1. Проверить давление в шинах. При необходимости накачать колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за водительской стойкой.
2. Очистить багажное отделение от лишнего груза.
3. Наполнить топливный бак минимум до половины.
4. Выбрать ровную площадку с ровной стеной (это могут быть ворота гаража, стена магазина, дома или ровный забор).
5. Приготовить инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
6. В зависимости от комплектации для регулировочных винтов нужен ключ-зведочка Torx или шестигранник «на 7».

Для правильной регулировки нужно тщательно отмыть стекло фар от загрязнений и насекомых. Корректор фар Форд Фокуса 2 выставляется в положение «0».

Регулировка оптики не занимает много времени, не требует определенных знаний. Для настройки нужно выполнить шаги:

• установить автомобиль на площадке перед стеной на расстоянии ровно в 3 метра;
• открыть капот, включить ближний свет;
• замерить высоту положения лампы относительно земли, перенести линию с такой же высотой на стену;
• отметить центр нашего автомобиля вертикальной линией на стене;
• между центрами пучка от левой и правой фары, при помощи винта, установить расстояние в 1270 мм (центр пучка находится на месте перехода горизонтальной границы в направленную галку);
• положение горизонтальной линии — на 35 мм ниже отмеченной ранее высоты положения лампы;
• когда указанные значения верны, то регулировку оптики можно считать законченной.

В Ford Focus 2 рестайл и дорестайл настройка фар ничем не отличается, кроме расположения винтов, регулирующих свет.

Настройка положения фар в Фокус 3

Требования для настройки галогеновых фар в Фокусе третьей генерации ничем не отличаются от автомобиля второго поколения. Неизменными остаются параметры удаленности от стены и этапы подготовки перед проведением работ. Центры пучка фар располагаются на расстоянии, равном 1280 мм, так как автомобиль немного шире.

Главное и единственное отличие — регулировочный винт: для него потребуется особый шестигранный ключ «на 8». Приобрести инструмент можно в автомобильном магазине или на рынке.

В максимальных комплектациях устанавливаются ксеноновые лампы. В таком случае придется обращаться в официальный сервис со специальным оборудованием. Линзы Фокуса 3 модели регулируются только оптическим стендом, который автоматически определяет пучок света и указывает необходимые настройки.

Первая модель

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.
