ГРМ Субару Форестер

В концепцию создания автомобиля Субару Forester (Форестер) японцы изначально заложили самые высокие технические характеристики. От экспертов машина получила весьма положительные отзывы, которые неоднократно были подтверждены счастливыми владельцами транспортного средства в процессе эксплуатации. Идеальный размер кузова, высокий уровень безопасности и удобство в управлении были признаны основными достоинствами этого легендарного японского кроссовера.

Subaru Forester отлично приспособлен как для езды по бездорожью, так и по скоростным автострадам. С усовершенствованным кузовом и полным приводом AWD, машина обладает всеми преимуществами пассажирского транспортного средства и внедорожника.

Высокое качество комплектующих и надежность основных систем автомобиля практически исключают внезапные поломки. Они являются, скорее всего, следствием продолжительного развития того или иного дефекта. Что касается выхода из строя механических компонентов, то им предшествуют характерные симптомы, сигнализирующие о грядущей поломке.

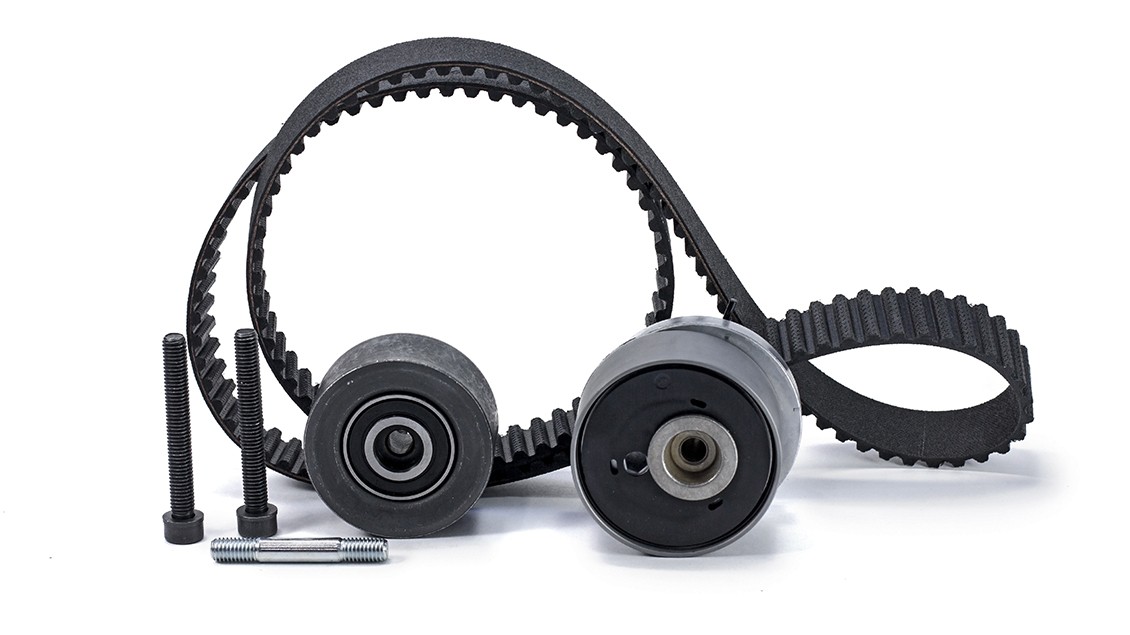

Ремень ГРМ

Субару Форестер – автомобиль, оснащенный сложными техническими устройствами, он рассчитан на работу в непростых условиях, но при этом не следует забывать о его своевременном техническом обслуживании. Особенно это касается двигателя, так как большое количество деталей и комплектующих, из которых он состоит, со временем поддаются износу.

Сегодня речь пойдет о ремне газораспределительного механизма. Он является неотъемлемой деталью любого транспортного средства, под капотом которого находится двигатель внутреннего сгорания. Как рекомендует нам производитель, для модели Субару Форестер его следует менять каждые сто тысяч пробега, так как после определенного эксплуатационного периода ремень изнашивается и может привести к серьезным поломкам, устранение которых предполагает длительный и дорогостоящий ремонт. Дополнительные сведения о ремне ГРМ и всех нюансах, касающихся его замены, помогут владельцам автомобилей избежать подобного рода неприятностей.

Замена ремня ГРМ

На нашем автосервисе замена ремня ГРМ Субару Форестер производится в рамках общего ремонта всего газораспределительного механизма двигателя. Наряду с ремнем мы производим замену обводных роликов, гидронатяжителя ремня ГРМ и параллельно рекомендуем клиенту заменить передний сальник коленчатого вала. Также замену ремня ГРМ мы рекомендуем совместить с заменой насоса охлаждения. При замене ремня ГРМ на Форестере мы используем специальные инструменты для снятия шкивов коленчатого и распределительного валов.
Перед началом процедуры механик берется за демонтаж радиатора охлаждения, снимая постепенно все приводные ремни. Для того чтобы снять шкив коленвала, нужно сначала заблокировать его, чтобы он не прокачивался. Подобная процедура производится с помощью специального приспособления, хотя в домашних условиях спецоборудование заменяют подручными средствами. После чего появляется доступ и возможности, позволяющие снимать левую, правую и центральную крышки привода газораспределительного механизма. Автомобили модификации Форестер оснащены двумя типами двигателей: Sohc, с одним и Dohc с двумя распредвалами для каждой головки цилиндра. В зависимости от того, какой двигатель перед нами, производится совмещение установочных меток зубчатых колес коленчатого и распределительных валов. Прежде чем устанавливать ремень, следует внимательно осмотреть метки, нанесенные на него и определить какой стороной его одевать: метки на ремне обязательно должны совпасть с метками на распредвалах. Как правило, механик начинает устанавливать ремень с правых валов по направлению к коленвалу, следя при этом, чтобы метка на шестерне совпала с меткой на ремне и на корпусе. Не следует забывать, что даже незначительный перекос или слишком упругая натяжка ремня могут привести к ускоренному износу запчасти.

Полезная информация для автовладельцев

Учитывая большие крутящие моменты двигателя Субару Форестер, ремень газораспределительного механизма поддается мощным нагрузкам. Несмотря на то, что он сделан из очень прочной резины, что обусловлено техническими особенностями любого двигателя, ремень подвержен износу и нуждается в своевременной замене. Алгоритм действий, связанный с заменой ремня ГРМ Субару Форестер должен быть четко соблюден, ведь даже незначительная ошибка может иметь весьма негативные последствия, выплывающие в процессе эксплуатации автомобиля. Автовладельцы со стажем нередко принимают решение в пользу замены ремня собственными силами, такое решение вполне оправдано, если человек уверен в своих силах и точно знает всю последовательность действий. Сложная конструкция современных транспортных средств сводит любительское вмешательство в их устройство к минимуму, поэтому даже если вы опытный автомобилист, но недавно сменили старую модель авто на новую, лучше не рисковать и доверить замену ремня ГРМ профессионалам.

Записаться на замену ремня ГРМ вашего Subaru Forester вы можете позвонив по контактным телефонам, указанным на сайте, либо записавшись на ремонт с помощью формы «Онлайн заявки»

Замена ремня грм форестер

Автомобили марки Subaru заслужили репутацию надежного средства передвижения даже в условия наших дорог. Но чтобы автомобиль работал исправно, нужно вовремя проводить сервисные работы и заменять расходники. К примеру, замена ремня ГРМ на Subaru Forester EJ20 рекомендуется через каждые 100 тыс. пробега.

Не стоит испытывать судьбу и надеяться на авось. Обрыв ремня ГРМ на Subaru Forester EJ20 может иметь катастрофические последствия. После разрушения системы клапанов может потребоваться замена многих узлов и деталей, одним словом, капитальный ремонт силового агрегата.

Автомобиль Subaru Forester

В каких случаях необходима замена?

Замена ремня ГРМ Subaru Forester EJ20 требуется в случае плановой замены. Но проверять его состояние нужно, по крайней мере, через двадцать тысяч. Если вы заметили трещины, расслоения, разлохмаченные края, то не тяните, а как можно быстрее ставьте новый.

Инструкция по замене

Замена ремня ГРМ на Subaru Forester EJ20 — не самая простая работа, и на станции технического обслуживания придется заплатить достаточно приличную сумму. Именно поэтому есть смысл научиться выполнять ее самостоятельно, своими руками.

Необходимые инструменты

  • набор ключей;
  • новые ролики на Subaru Forester EJ20;
  • отвертка;
  • ветошь;
  • динамометрический ключ;

Динамометрический ключ

Этапы

  1. Работу по замене начинаем со снятия брызговика силовой установки Subaru.
  2. Снимаем кожух приводных ремней.
  3. Когда получили доступ к натяжителям, в первую очередь, их нужно ослабить.
  4. Снимаем натяжитель ремня кондиционера и другие ремни. Перед тем как снять нужно, пометить маркером, в каком направлении двигались ремни.

Белыми стрелочками указано направление движения

Разъемы, которые нужно отсоединить

Если сальник не поддается, его можно вытащить таким способом

ГРМ в сборе

Если нигде не течет и не слышен писк, то можно считать, что работа по замене привода ГРМ на Subaru выполнена.

Система ГРМ играет очень важную роль во время работы двигателя, поэтому при обнаружении неполадок в ее функционировании следует принимать срочные меры.

Видео «Работа системы ГРМ»

В этом видео показано, как работает система ГРМ после ремонта.

Всем доброго времени суток, на днях проводил плановую замену ремня грм ТО100 делюсь опытом с вами!
и так список запчастей
sh 230л.с EJ255
1.ремень грм (13028-AA240) внимание те кто хочет с экономить, не надо иначе поплатитесь клапанами!
2.ролик паразитный 2шт (13073-AA142)(13073-AA180)
3.ролик паразитный маленький 1шт (13073-AA230)
4.ролик паразитный зубчатый 1шт (13085-AA080)
5.натяжитель гидравлический с роликом 1шт (13033-AA042)
6.помпа водяная 1шт (21111-AA430)
7.термостат 1шт (21210-AA160)
8.сальник коленвала 1шт (80673-3030)
9.сальник распредвала верх 2шт (80674-2160)
10.сальник распредвала низ 2шт (80673-2160)
примерная стоимость запчастей в закупе у оптовых поставщиков 18т.р

снимаем кожух двс
отсоединяем клемму акб

Всем здравствуйте.
После установки амортизаторов Кайяба я, имел неосторожность снять левую крышку механизма ГРМ и осмотреть ремень ГРМ. Картина была плохая, весь ремень был в поперечных (исправлено «продольных» благодаря cossacken) трещинах. После недолгих советов по инету, с бюджета отпуска выдавили денег и купили новый ремень вместе с натяжным роликом.(как оказалось не зря ролик купили). Так же по советам из инета купили проставки под пружины от жигулей на 20мм.(по честному все 25мм). Затарился документацией по замене ремня ГРМ и умчался на домашнее СТО-дачу.
Повезло, день был солнечный.
Выделю сразу условие:
ВНИМАНИЕ! ВНИМАНИЕ! ВНИМАНИЕ!
Все что вы делаете дальше, ВЫ делаете на свой страх и риск. За кривые руки блоггер ответственности не несет. Прочтите несколько раз тех документацию по замене ГРМ пока не убедитесь, что знаете все досконально. Неправильная установка ремня ГРМ может привести к выходу из строя ДВИГАТЕЛЯ и других проблем.

Ну и начали.
Подготовили инструмент и запчасти.

Слева направо: планшет с тех документацией, зеркальце для недоступных мест, закрепитель резбы Хай Гир, ремень Континентал, натяжной ролик INA, стяжки пружин, проставки под пружины.
Далее делать лучше так, как описал ниже.(сам делал по другому, поэтому намаялся)
Снимаем бачок ОЖ и левый вентилятор.
Метим приводные ремни, и снимаем их. Ремень кондея снимал вращая шкив двигателя.

Далее ставим вороток с гайкой на шкив, упираем в деревяшку положенную на защиту. Коротким запуском двигателя срываем гайку шкива.(если есть спецсьемник, то лучше им, у меня его не было)

Снимаем шкив, далее снимаем левый вентилятор.Вентиляторы именно так удобно снимать, так как иначе будет мешать шкив. Собирать в обратном порядке.
Снимаем крышки блока ГРМ.

Грязные. В помывку их.
Любуемся ремнем, осматриваем ролики и механизмы.

Визуально заметил потеки масла на натяжном ролике. Это не гуд.
Осмотрел метки. Прокрутил двигатель. Все метки на местах.

Снял ролик под номером 4.

Осмотрел, почистил.
Далее снял натяжной ролик 2.

Ролик на замену, весь в потеках. Но работал нормально, без люфтов.

Ну и снимаем ремень.

С металлическим звуком «трямк» соскочили левые валы. Не опасно. Но страшно.
Состояние ремня.

Далее берем новый ремень и очень долго его крутим, пытаясь понять где центральная метка. На других ремнях она прерывистая, а тут все сплошные.

Разобрался. Установил центр и правые валы.(лево и право по ходу машины). Проверил установку меток правых валов.
Протягиваем ремень на левый верхний вал. С вала была снята защитная крышка. И составлен инструмент для верхнего и нижнего вала.
Далее установил натяжной ролик. Он зачекован, чеку не срывать до конца установки.
Далее по схеме провернул левые валы.

Левый верхний закрепил положив трещотку на кондей, нижний держал.

Видно одну из меток.
Установил обратно ролик №4
Далее 50 раз проверил совпадение всех меток.
Провернул двигатель в ручную много раз, прислушиваясь к звукам. Металических звуков не было.
Ну и помянув Бога, запустил двигатель…
Если честно-было страшно. Ведь я, понимал, что если сделал что либо не так, машина так и останется на даче на ооооочень долгое время. Сердце билось так, как будто я, с женщиной первый раз оказался.
В общем было весело.
НО-двигатель работал нормально.
Я, немного погазовал и выяснил причину свиста на 1500-3000 оборотах. Это оказался ролик под №3. Именно на этих оборотах на свистел.
Ролик снял. Осмотрел. Заметил потеки и люфт на вращении. Ролика такого не было, поэтому поставил его обратно. Потом куплю и заменю.
Вообще если честно мне непонятно назначение данного ролика. Он никуда не ведет, и ничего особо не делает? На схеме в тех документации он вообще не указан. Но фото других двигателей его тоже нет.И зачем он? Но раз стоит, то пусть и стоит.
Наслаждаемся работающим двигателем и начинаем сборку обратно.

Помытые крышки блока ГРМ вымыл и установил.

Все болтики зачистил от ржавчины и задул серебряной краской.

Далее ставим правый ветилятор, шкив двигателя, приводные ремни, левый вентилятор, бачок ОЖ. И всякие другие мелочи. Все проверяем.

Машину завел, перепарковал для работы с амортизаторами.

PS: Фото перезалил, ошибки исправил.
PPS: Забыл сказать. При заворачивании болтов роликов системы ГРМ, если у вас нет динамометрического ключа, соблюдайте разумную силовую нагрузку. Можно легко сорвать резьбу в месте крепления на двигателе. Восстановить можно, но очень геморойно.

Замена грм на субару форестер sg5

Все отлично работает, и даже тише прежнего… Нет ни каких посторонних шумов.

СПАСИБО Ивану за проделанную работу! ГАРАЖ №13

В итоге понадобилось следующее:
Ремень грм Gates 5384XS 1764р. 1шт.
Ролик натяжителя ремня грм NTN/SNR GT38102 2790р. 1шт.
Ролик грм малый NTN NEP31001B10 716р. 1шт.
Ролик грм обводной зубчатый NSK 59TB0515 743р. 1шт.
Ролик натяжителя грм Koyo PU306030FRR9H 758р. 2шт.
Сальник коленвала оригинал 80673-3030 195р. 1шт.
Сальник распредвала верхний оригинал 80673-2160 188р. 2шт.
Сальник распредвала нижний оригинал 80674-2160 217р. 2шт.
Уплотнительное кольцо муфты распредвала оригинал 80693-9040 106р. 2шт.
Очиститель карбюратора abro carb cleaner 340мл. 300р. 1шт.
Итог: 9046р. + работа по замене

Материал из SubaruWiki

Содержание

[править] Двухвальный двигатель

Привет, субароводы! Итак, что такое ТО-100, относительно ремня ГРМ на двухваловом EJ-20 и как оно выглядит. Машина — форь 2004 года, двадцатый атмоёж на палке, пробег на момент замены 96 тык (решено было до зимы не затягивать).

Поехали. Приобретаем все необходимое: собственно ремень, гидронатяжитель с роликом в сборе, гладкий ролик, ролик с буртиком, зубчатый ролик, сальники, помпу и резиновое колечко термостата.

Да, еще крайне желательно использовать разъемный фиксатор резьбы.

Снимаем нижний брызговик двигателя, кожух приводных ремней, ослабляем натяжители, снимаем натяжитель ремня кондея и ремни (что/где/когда крутить отмечено на фото). Желательно пометить как были установлены ремни, я просто пометил маркером направление вращения.

Совет!
Очень рекомендую разобрать/промыть и смазать свежей смазкой натяжной ролик компрессора кондея (по своей сути это обычный подшипник), как показала практика, к 96-й тысяче он практически сухой.

Отсоединяем разъемы вентиляторов охлаждения (отмечены красным), снимаем расширительный бачок и вентиляторы, снимем крышку ремня ГРМ левого полублока.

Внимание!
Дабы не попасть на новый радиатор от случайно сорвавшегося ключа, обязательно ставим перед ним подходящего размера жестину/кусок двп или фанеры!

Откручиваем болт шкива коленвала, т.к. у меня форь на мехле, проблем с фиксацией коленвала не возникло — 5-я + тормоза.

Cнимаем шкив колена, откручиваем болты крышки ремня правого полублока (болтов дофига, не пропускаем :)), снимаем эту самую крышку. Опять же, пользуясь способом для откручивания шкива колена, ослабляем болты шкивов распредвалов.

Внимание!
Аккуратнее со шкивом правой головы, он из хрупкого материала!

Выставляем метки на шкивах, должно быть так:

2. левая головка

3. правая головка

откручиваем все ролики и гидронатяжитель, остается только помпа. дабы не перепутать/потерять/испортить болты роликов, сразу возвращаем их на место

надо сказать, что судя по состоянию роликов и ремня, можно было еще тысяч 30 ездить смело, но, раз уж разобрал, то надо менять. проверка гидронатяжителя (согласно мануалу), также показала, что он вполне живой.

Снимаем успокоитель ремня ГРМ и протираем тряпкой с бензином поверхность двигателя под ремнем

Снимаем шкивы распредов и колена, снимаем заднюю часть кожуха ремня с левой головки, вытаскиваем сальники, технология «вытаскивания» проста и понятна из фото

протираем посадочные места, смазываем рабочие кромки новых сальников моторным маслом, устанавливаем сальники на место, для этого идеально подходит оправка в виде отрезка водопроводной трубы на 32, длиной сантиметров 6.

Внимание!
Проследите, чтоб торец трубы, который упирается в сальник, имел затупленные кромки!

Для снятия помпы, сливаем ОЖ. проще всего, подставив подходящую емкость, открутить крышку термостата, все равно его снимать. Итак, сливаем ОЖ, ослабляем хомуты патрубков, снимаем их, откручиваем и снимаем помпу, она, кстати, тоже была в отличном состоянии.

после того, как сняли термостат, обращаем внимание на то, как он был расположен в крышке — термоэлемент расположен со смещением, так вот, пружина должна «смотреть» в выемку крышки, которую образует патрубок!

тщательно протираем посадочное место помпы от остатков старой прокладки

не забудьте переставить уплотнительную резинку с корпуса старой помпы на новую. Надо сказать, что я забыл, в принципе ничего страшного, но, чтобы в кожух ремня не летела лишняя пыль, я залил герметиком щель, которую по идее закрывает эта резинка (между помпой и масляным насосом).

Устанавливаем новую помпу с новой прокладкой, на болты наносим фиксатор, и затягиваем их с моментом 10-14 Нм, и строго в порядке, указанном на рисунке

Ставим обратно снятую заднюю часть кожуха, наживляем шкивы распредвалов, надеваем забчатый шкив колена, меняем уплотнительное кольцо термостата, слегка смазываем его герметиком, протираем и обезжириваем патрубки, наносим едва заметный слой герметика на сопрягаемые поверхности, прикручиваем термостат к помпе, надеваем патрубки, устанавливаем и затягиваем хомуты

Прикручиваем гидронатяжитель и верхний гладкий ролик (все ролики прикручиваем моментом 40-45 Нм), проверяем метки на шкивах, надеваем ремень, соблюдая направление вращения (по часовой стрелке). в основном на ремнях есть метки, тогда вообще все просто, надеваем ремень по меткам, снова проверяем соответствие меток на шкивах и двигателе, ставим зубчатый шкив, ставим гладкий шкив с буртиком, снова проверяем метки.

Проверяем установку ремня парой оборотов коленвала, я просто надел шкив привода гены и кондея и проворачивал коленвал руками, тяжело конечно, но надо сделать ровно 2 оборота. после 2 оборотов метки колена и распредвалов должны быть совмещены, метки, нанесенные на ремень несовпадут, и это правильно. Тут тонкость, не стоит сразу вынимать чеку гидронатяжителя, можно натянуть ремень, засунув под шток натяжителя отвертку, ибо если будет ошибка в установке ремня, натяжитель надо будет снова «взводить», а это довольно муторное занятие. итак, если метки после 2 оборотов совпали, аккуратно выкручиваем болты шкивов распредвалов (шкивы остаются на месте), мажем их фиксатором, закручиваем обратно, выдергиваем чеку, ставим обратно успокоитель ремня, затягиваем болты шкивов распредвалов тем же способом, что и откручивали, с моментом 70-75 Нм.

должно получиться примерно так

Ставим обратно обе части крышки ремня, надеваем шкив коленвала, затягиваем болт (момент около 120 Нм, если вороток меньше метра, то это из разряда «пока воздух вокруг не потеряет свежесть»), не забыв про фиксатор, надеваем ремни, ставим вентиляторы, подключаем разъемы, устанавливаем расширительный бачок.

Если небыло в планах замены ОЖ, то процеживаем через марлю старую и заливаем обратно. При замене помпы теряется около стакана ОЖ, поэтому нужно заранее купить жидкость на доливку.

По поводу натяжки ремней вспомогательных механизмов, ака гена, ГУР и кондей, я пользуюсь следующей методикой: слегка натягиваю ремень, завожу авто, даю нагрузку, допустим включаю все что можно, чтоб нагрузить генератор, если ремень пищит, то натягиваю ровно до прекращения писка + еще оборот болта натяжителя, проверяю резкими перегазовками, если писка нет, то считаю натяжку нормальной. насколько это правильно я хз, но, ИМХО, при этом ремень натянуть достаточно, чтоб не проскальзывать, и при этом не создает чрезмерную нагрузку на подшипники.

Все, ставим верхнюю крышку на гену и кондей, заводи мотор, прогреваем, смотрим, чтоб нигде не текло и не капало, глушим и идем пить как минимум литр водки, потому что субара после этого завелась плюс, радуемся за себя и деньги

Исходя из своей практики, могу сказать следующее: замена ремня на ёжике чуть сложнее, чем на тоетовском 3S, но проще, чем на вазовском 16-ти клапаннике. =-O

[править] Четырехвальный двигатель

03год 102тысячи якобы.

вон там есть заглушечка для того что бы на АКПП зафиксировать коленвал.

ее то достал как ставить буду ума не приложу!

надеваем новый ременЬ

и вуаля! Все собрал и уехал! на все про все часа три и экономия денег!

Автомобили марки Subaru заслужили репутацию надежного средства передвижения даже в условия наших дорог. Но чтобы автомобиль работал исправно, нужно вовремя проводить сервисные работы и заменять расходники. К примеру, замена ремня ГРМ на Subaru Forester EJ20 рекомендуется через каждые 100 тыс. пробега.

Не стоит испытывать судьбу и надеяться на авось. Обрыв ремня ГРМ на Subaru Forester EJ20 может иметь катастрофические последствия. После разрушения системы клапанов может потребоваться замена многих узлов и деталей, одним словом, капитальный ремонт силового агрегата.

Автомобиль Subaru Forester

В каких случаях необходима замена?

Замена ремня ГРМ Subaru Forester EJ20 требуется в случае плановой замены. Но проверять его состояние нужно, по крайней мере, через двадцать тысяч. Если вы заметили трещины, расслоения, разлохмаченные края, то не тяните, а как можно быстрее ставьте новый.

Инструкция по замене

Замена ремня ГРМ на Subaru Forester EJ20 – не самая простая работа, и на станции технического обслуживания придется заплатить достаточно приличную сумму. Именно поэтому есть смысл научиться выполнять ее самостоятельно, своими руками.

Необходимые инструменты

  • набор ключей;
  • новые ролики на Subaru Forester EJ20;
  • отвертка;
  • ветошь;
  • динамометрический ключ;

Динамометрический ключ

Этапы

  1. Работу по замене начинаем со снятия брызговика силовой установки Subaru.
  2. Снимаем кожух приводных ремней.
  3. Когда получили доступ к натяжителям, в первую очередь, их нужно ослабить.
  4. Снимаем натяжитель ремня кондиционера и другие ремни. Перед тем как снять нужно, пометить маркером, в каком направлении двигались ремни.
Читайте также  Замена масла в коробке передач шевроле ланос

Белыми стрелочками указано направление движения

Разъемы, которые нужно отсоединить

Если сальник не поддается, его можно вытащить таким способом

ГРМ в сборе

Если нигде не течет и не слышен писк, то можно считать, что работа по замене привода ГРМ на Subaru выполнена.

Система ГРМ играет очень важную роль во время работы двигателя, поэтому при обнаружении неполадок в ее функционировании следует принимать срочные меры.

Замена ремня ГРМ Subaru (Субару) в Москве

Замена ремня ГРМ Субару – достаточно сложный процесс

Компетентная замена ремня ГРМ является одной из главных процедур так называемого ТО-100 Субару – технического обслуживания автомобиля через каждые сто тысяч километров пробега, когда проверяются все узлы и агрегаты машины и, при обнаружении неисправностей, осуществляется замена изношенных деталей на новые запасные части. Как правило, автовладельцы считают, что плановое ТО-100 обойдется дорого, нередко пренебрегают данной операцией или попросту устанавливают на автомобиль неоригинальные запчасти. И фатально ошибаются…

Необходимость замены ремня ГРМ Субару

Замена ремня ГРМ Субару

Ремень ГРМ синхронизирует работу распределительного и коленчатого валов двигателя. На внутренней стороне снабжен насечками, которые предотвращают проскальзывание на шкивах. При визуальном осмотре исправный ремень ГРМ является чистым, не имеет каких-либо видимых повреждений. Как правило, по достижению ста тысяч километров пробега, автомобили Субару имеют уже изношенный ремень, а значит, деталь обязательно должна подлежать замене.

Замена ремня ГРМ Субару – достаточно сложный процесс, требующий особых знаний и железной выдержки. Выполнять самостоятельно данную операцию невозможно либо чревато серьезными последствиями. Только профессиональный подход и применение специальных инструментов мастерами «Токио Сервис» в Москве гарантирует правильное обновление изношенной детали. За короткие сроки опытные специалисты осуществят сервис Субару за умеренную стоимость и предоставят официальную гарантию.

Сопутствующие работы при замене ремня ГРМ Субару

Если Вы решили сэкономить и установить неоригинальный ремень, внимательно посмотрите на качество изделия: эластичность резины, профиль «зуба». За многие годы деятельности мы убедились, что проблема неоригинальных ремней заключается в некачественном изготовлении резины, которая очень быстро высыхает. Кроме того, «зубья» альтернативных ремней имеют неправильную форму и быстро изнашиваются. Чтобы избежать неприятностей, рекомендуем посетить склад запасных частей и расходных материалов автосервиса «Токио Сервис», где опытные менеджеры помогут подобрать ремень непосредственно для Вашей модели транспортного средства.

Сопутствующие работы при замене ремня ГРМ Субару

Замена ремня ГРМ Субару, как правило, не ограничивается сменой только одной детали. Чтобы обеспечить долговременную эксплуатацию ремня, важно обновить и другие взаимосвязанные элементы. Так, обязательно проверяется состояние помпы и прокладки. Если видны следы антифриза или «потения», специалисты порекомендуют произвести замену изделий. Не стоит ждать, когда помпа потечет ручьем, ибо операция стоит совсем недорого и занимает считанные минуты. При отдельной замене помпы Вам понадобится больше затрат времени и финансов, поскольку мастерам придется заново разбирать весь двигатель, чтобы обслужить поврежденный участок.

натяжитель ремня ГРМ устанавливается отдельно

Не стоит пренебрегать и заменой сальников, даже если они визуально кажутся исправными. Обычно, как показывает практика, сальники начинают течь после проведения процедуры по замене ремня ГРМ, из-за чего резко возрастает расход масла, а «замасленный» ремень может перепрыгнуть через несколько зубьев и нарушить правильную работу поршней и клапанов. Цена оригинальных сальников коленного и распределительного валов настолько низкая, что даже замена пяти сальников на четырехвальном двигателе покажется Вам детским лепетом.

Также забудьте про неоригинальные ролики. Чаще всего они выпускаются однорядными и стоят очень дешево. Сертифицированные ролики ремня ГРМ Субару состоят из двух рядов, что актуально для турбо-моторов или для любителей езды на высокой скорости. Экономия на роликах может обернуться серьезной проблемой.

Осуществляйте замену ремня ГРМ Субару правильно

Если на двигателе натяжитель ремня ГРМ устанавливается отдельно, срочно замените данный элемент, поскольку ослабший натяжитель станет причиной соскакивания ремня либо его обрыва, что выведет из строя двигатель. Замена ремня ГРМ Субару также включает работы по обновлению прокладок крышек клапанов и свечных колодцев, которые после длительной эксплуатации покрываются следами подтеков.

Осуществляйте замену ремня ГРМ Субару правильно, посещая мастерские «Токио Сервис». Обратите внимание, что положительные отзывы наших клиентов – свидетельство высокого уровня оказания сервисных услуг и адекватной ценовой политики. Даже если Вы отдадите предпочтение альтернативным запчастям, наши мастера подберут и помогут выгодно купить правильные детали, а также грамотно отрегулируют работу всех механизмов. Доверяйте диагностику, обслуживание и ремонт транспортного средства профессионалам!

Замена ремня ГРМ, помпы Subaru Forester

Подробный фотоотчет по такому важному для владельцев данного авто вопросу: «как заменить ремень ГРМ и помпу Субару Форестер«? Такая процедура должна проводиться каждые 100 тыс.км. пробега.

В отчете используются следующие запчасти:

  • _Subaru 80673-3030 Сальник коленвала передний 1шт;
  • _GMB GT90020 Ролик направляющий ремня ГРМ 2 шт;
  • _GMB GT90130 Ролик ремня ГРМ направляющий 1 шт;
  • _Ina 531 0655 20 Ролик натяжителя ремня ГРМ 1 шт;
  • _Subaru 13073-AA230 Ролик ремня ГРМ обводной 1 шт;
  • _Subaru 21116-AA010 Прокладка водяной помпы 1 шт;
  • _Subaru 80673-2160 Сальник распредвала 2 шт;
  • _Subaru 80674-2160 Сальник распредвала 2 шт;
  • _Subaru 15010-AA310 Насос масляный в сборе 1 шт;
  • _GDB STI_ Помпа 1 шт;
  • _Gates T328RB Ремень ГРМ 1 шт;

Начнем с обзора приобретенных запчастей. Ремень ГРМ Gates Racing.

Натяжитель ремня INA. В нем лежит оригинал.

Ролики ремня ГРМ, оригинал.

Ролики ремня ГРМ, GMB.

12-миллиметровый масляный насос.

С обратной стороны.

Весь комплект запчастей в общем.

Начинаем сам процесс. Сначала снимаем радиатор, для чего сливаем охлаждающую жидкость, откручиваем снизу хомут, снизу отсоединяем 2 разъема для вентилятора, сверху откручиваем хомут от патрубка. Отсоединяем нижний патрубок и открываем крышку на расширителе, пока все вытекает — откручиваем верхнее крепление радиатора. Тянем его вверх.

Затем откручиваем 2 навесных ремня. Ключом ослабляем натяжной ролик, выкручиваем натяжитель, после чего генератор уходит вниз, а ремень освобождается. Далее таким же образом откручиваем ролик компрессора кондюка, потом просто откручиваем всё крепление натяжителя, оно будет мешать. Откручиваем шкив на коленвале. Для МКПП потребуется помощник, один включает передачу, желательно 5-ю и держит тормоз, коленвал не прокручивается и гайка откручивается как надо. Затем сам шкив нужно просто потянуть на себя.

Откручиваем все три крышки ГРМ. Понадобятся ключиголовки на 10 и 12, болтов будет много. Далее стоит уточнить, что дальнейшие действия зависят от того что кроме ремня ГРМ и натяжителя вы собираетесь менять. Если только ремень, ролики и натяжитель, то можно начать сразу откручивать натяжитель, затем все ролики и снимать ремень. Потом можно снимать и помпу и маслонасос если их тоже нужно менять.

Рассмотрим вариант с заменой всех перечисленных деталей. Сначала откручиваем 4 больших шестерни. Чтобы открутить верхние две нужно сначала открутить маленькие крышечки на впускных распредвалах, они держаться тремя болтами на 10. Далее откручиваем сами шестерни, понадобится шестигранник. Затем помощник идет в машину, включает 5-ю передачу и держит тормоз. Валы откручиваются очень тяжело, вся нагрузка в этот момент приходится на ремень. Откручиваем сразу все 4 шестерни. При снятом ремне открутить шестерни будет очень тяжело!

Теперь замена сальников. Верхние вытаскиваются отверткой.

В нижний сальник вкручиваем саморез и вытаскиваем его пассатижами.

Вставляем новые сальники. Используйте головку на 36. Затем ставим шестерни назад.

Чтобы заменить помпу, снимаем с нее 3 шланга на хомутах. Вытаскиваем из нее термостат и сливаем охлаждающую жидкость.Откручиваем из нее все болты на 10 и она легко снимется.

Берем новую прокладку и прикручиваем помпу на место. Если нужно менять и насос, то помпу лучше, пока, на место не ставить.

Переходим к замене масляного насоса.

Из масляного насоса выкручиваем все болты на 10. Поддеваем отверткой, при этом выльется стакан масла. Зачищаем поверхность от старого герметика и наносим новый. После монтажа насоса ставим в него сальник.

Прикручиваем назад помпу и ставим термостат.

Прикручиваем все, кроме самого маленького, ролики и натяжитель.

Дальше — установка ремня ГРМ. Начинаем с верхнего левого вала, шестерня встанет на место с усилием рук.

Затем левая нижняя шестерня. Не забываем проверять метки.

Далее выставляем ремень на шестерню коленвала.

При помощи двух ключей выставляем две правые шестерни и одеваем ремень на них.

Внимательно проверяем метки на каждом этапе. Прокручиваем коленвал на два оборота, все метки на шестернях совпали, с ремнем при этом метки уже не совпадают, да и не должны!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
